Novus 850



 NOVUS 850 modèle 1975

N° 051015

Microprocesseur : MM5737N National Semiconductor 528

Driver : DS/DM8864N 524

Affichage LED 9 digits séparés, soit 8 chiffres et un digit pour le signe "-"

Dimensions : 6,8 x 12,7 x 2,3 cm

Poids : 70 gr

Alimentation par pile de 9 volts (prise pour adaptateur secteur)

Made in Malaysia

Grande soeur du modèle Novus 650

Cette calculatrice est fabriquée avec un soin particulier. Le clavier en aluminium anodisé procure un aspect de luxe. Les chiffres comme les fonctions sont imprimées en noir. Une étiquette en aluminium "Novus 850" est encastrée au-dessus de l'affichage.

Sur ce modèle, la marque "Korés" rappelle le nom de revendeur de machines de bureau.

 novus 850

L'afficheur à neuf digits est soudé sur le circuit imprimé sur lequel deux circuits intégrés sont soudés. Juste en dessous de l'afficheur se trouve le driver, puis le circuit calculateur lui-même. Dans le modèle B, ces deux circuits sont réunis en un seul. Ce passage marque la transition technique vers un nouveau pas vers l'intégration à vraiment très grande échelle (VLSI).

Le clavier est d'apparence identique, bien qu'il n'est pas à clic. Cela provoque des sauts de chiffres.

Remarquons également qu'à l'alumage, un affichage fou comme <E00000418> ou <-4000.229> ou <E4E6EEE07>.

Le dépassement des capacités est annoncé par le code "E" placé à gauche.

L'alimentation se fait par pile de 9 volts ou par l'intermédiaire d'un adaptateur. Ce dernier est vissé sur la machine, alors qu'il est libre dans le modèle B.



Sous le tiroir d'accès à la pile de 9 volts, un cartel sur papier retrace l'abrégé du manuel d'instructions, en anglais.

Le boîtier s'enlève grâce à quatre vis cruciformes placées aux extrémités du dos.

(Pour visualiser l'étiquette, ciquez sur le dos de la calculatrice.)



 PHILCO

Novus 850

Année 1974

n°179904 (made in Malaysia)

CPU MM5738N 446 NS

Driver DS/DM 8864N 447 NS

Made in Brasilia

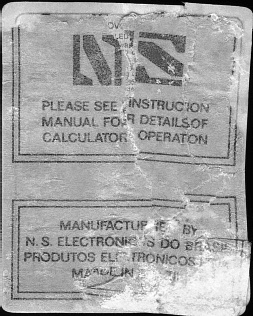

Un processeur différent, pour cette calculatrice produite au Brésil. L'étiquette Philco est dissimulée sous l'étiquette National Semiconductor (abimée par le décollage) sur laquelle nous trouvons une étiquette Novus 850, made in Malaysia. On peut en conclure que seule l'étiquette a été produite en Malaisie.

On ne remarque aucune différence dans la gestion des erreurs à l'affichage. Par contre, l'affichage est moins lumineux (avec la même pile).

L'ériquette "Novus 850" est d'une surface différente est de version moins luxueuse que la précédante.

Curieusement, cette machine a été produite avant celle du dessus, alors que le numéro de série est plus grand. Cela montre qu'il est quasiment impossible de compter le nombre de machines fabriquées dans la mesure où différents pays produisent les mêmes modèles, vendues sous des origines différentes du pays de production.




 NOVUS 850 modèle 1977

Dimensions : 6,8 x 12,7 x 2,3 cm

Poids : 60 gr

D'une forme identique au modèle A, le modèle B compte un certain nombre de différences. A l'extérieur, le clavier est réalisé sur un film par photocomposition. La marque National Semiconductor a économisé jusqu'à l'étiquette "Novus 850" qui se trouve cette fois agencée sur le clavier.

Cette machine est un condensé de la logique de production de masse.

novus 850

 La puce du microprocesseur est fixée directement au dos du circuit d'affichage. Ce principe marque l'aboutissement dans l'évolution technique de la fabrication des calculatrices de poche.

La partie calculateur et affichage est réduit au minimum. Logés sur le même support, seuls restent les connexions au clavier.

Ici, un clavier à clic est fixé au châssis par des rivets en plastique soudés. Le démontage n'est pas permis.

L'alimentation est double, comme dans la plupart des machines de l'époque fonctionnant sur le 9 volt.


 Il n'y a pas de petites économies. Ici, le mode d'emploi a été supprimé laissant juste apercevoir l'origine de la fabrication.
