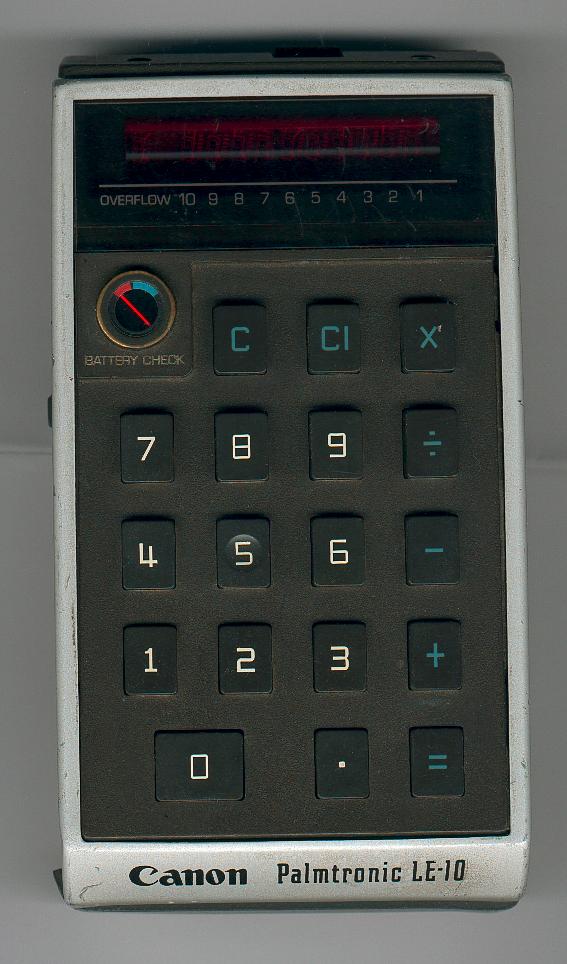

CANON LE-10



Canon LE-10 Palmtronic

1971

CPU TMC 1824 NC 7145

TMC1825 NC 7147

N°105684

Affichage : 10 chiffres plus 1 digit pour le contrôle

Dimensions : 82 x 145 x 35 mm

Poids : 425 gr (dont batterie 100 gr)

Fonctionne avec une série de 4 batteries de 1,2 volts, et un adapteur secteur, 6 volts 2,3 W

Made in Japan

Un vue-mètre permet de contrôler le niveau de charge des batteries. On rencontre cet accessoire (gadget) dans d'autres modèles de l'époque, 1971, début 1972.

L'originalité des modèles Canon Palmtronic repose sur l'utilisation de bloc Batteries communs à la série LE.

Généralement, cette calculatrice est fixée à un support chargeur à la fois incontournable et qui permet une inclinaison de la machine.

A l'alumage, l'affiche affiche H. Cette lettre revient après 30 à 45 secondes de non utilisation. Elle remplace le résultat ou le nombre affiché. Il suffit d'appuyer sur n'importe quelle touche pour voir réapparaître le nombre. Cet économiseur d'énergie se retrouve sur les modèles sophistiqués de l'époque, comme la Bowmard et la Sanyo icc-810, spécialement conçue autour de ce principe.

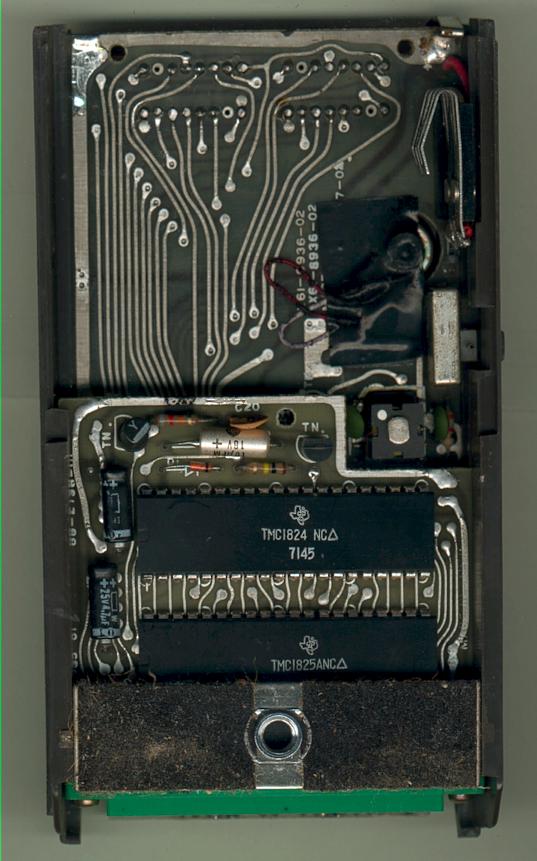

Le démontage de la calculatrice s'effectue en enlevant deux vis situées en haut, côté du bloc batteries. Le boîter en aluminium s'enlève en deux parties et laisse apparaître les deux plaques imprimées. Sur la plus petite est fixés les deux circuits intégrés Texas Instruments et forme la carte mère (made in Japan). Sur le circuit du dessous, est soudé l'affichage à LED à douze digits, mais seulement onze sont utilisés. Il sert aussi aux contacts pour le clavier.

Le trou taraudé que l'on aperçoit en bas sert à la fixation de bloc chargeur.
